太阳模拟器均匀性和稳定性测试仪

太阳模拟器辐照度均匀性/稳定性测试仪是模拟太阳辐照的光源设备,在光伏行业,太阳模拟器代替太阳光源对光伏电池片进行辐照度照射以获取其光电转换特性,如短路电流(Isc)、开路电压(Voc)、最大功率(Pmax)、转换效率(η)、填充因子(FF)等,因此太阳模拟器的辐照度均匀性、稳定性直接反映了太阳能电池片的品质和性能,莱森光学开发的LS-PV6-SST太阳模拟器...

全国服务热线
86-0755-23229824
立即沟通
  • 产品详情

太阳模拟器辐照度均匀性/稳定性测试仪是模拟太阳辐照的光源设备,在光伏行业,太阳模拟器代替太阳光源对光伏电池片进行辐照度照射以获取其光电转换特性,如短路电流(Isc)、开路电压(Voc)、最大功率(Pmax)、转换效率(η)、填充因子(FF)等,因此太阳模拟器的辐照度均匀性、稳定性直接反映了太阳能电池片的品质和性能,莱森光学开发的LS-PV6-SST太阳模拟器辐照度均匀性/稳定性测试仪可以准确、快速的测量出瞬态和稳态的太阳模拟器的辐照度均匀性、稳定性,该测试仪器满足IEC60904-9、IEC 60904-9:Ed.3(Draft)标准进行太阳模拟器匹配等级判定,同时也满足太阳模拟器校准规范(JJF1615-2017)


大标题_画板 3.jpg

蓝色方形图片.jpg 满足 IEC60904-9、IEC 60904-9:Ed.3(Draft)太阳模拟器匹配度等级判定

蓝色方形图片.jpg 满足JJF1615-2017太阳模拟器校准规范

蓝色方形图片.jpg 实时采集显示太阳模拟器辐照度转换电压最大、最小值、平均值

蓝色方形图片.jpg 实现了太阳模拟器器辐照度均匀性、不稳定性功能测量

蓝色方形图片.jpg 可以设置采用点数和频率,实现在稳态模式或瞬态模式下功能测量

蓝色方形图片.jpg 采用阻值稳定的大功率电阻作为I-V转换器,将电流信号转换成电压信号,有利于数据的快速采集

蓝色方形图片.jpg 专业采集分析软件,数据实时记录显示

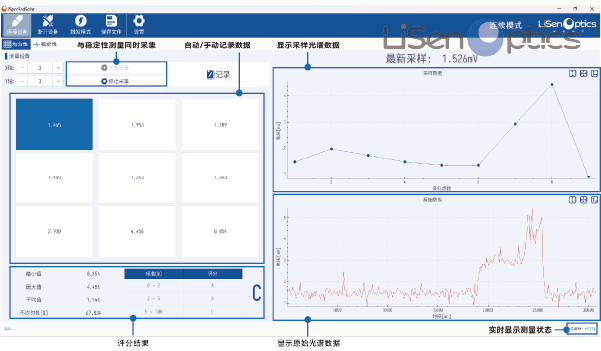

太阳模拟器辐照度均匀性软件界面

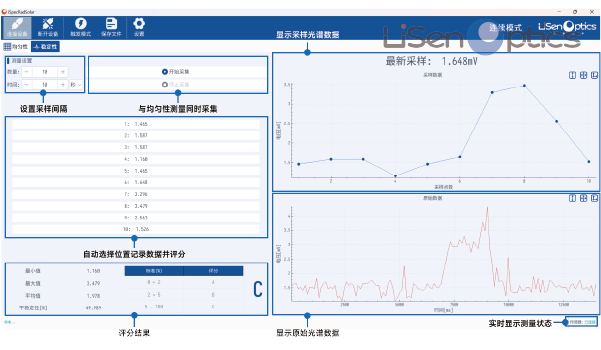

太阳模拟器辐照度稳定性软件界面






LS-PV6-SST太阳模拟器辐照度均匀性/稳定性测试仪

采样点数

2048~409600

依据标准

IEC60904-9、IEC 60904-9:Ed.3(Draft)、JJF1615-2017

IV转换精度

16ADC

供电方式

USB供电

外型尺寸

主机: 300x255x100mm(长x宽x高)



探头:165x140x30mm(长x宽x高)

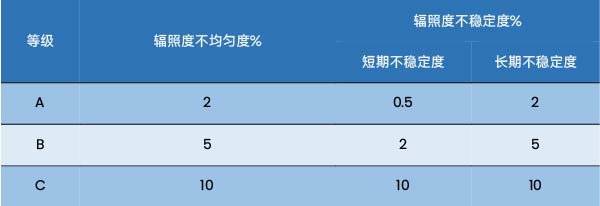

太阳模拟器辐照度不均匀度和不稳定度的等级划分范围

等级

辐照度不均匀度%

辐照度不稳定度%

短期不稳定度

长期不稳定度

A

2

0.5

2

B

5

2

5

C

10

10

10
