LSpec-UV-W100水质光谱吸收模块在水质检测应用原理介绍

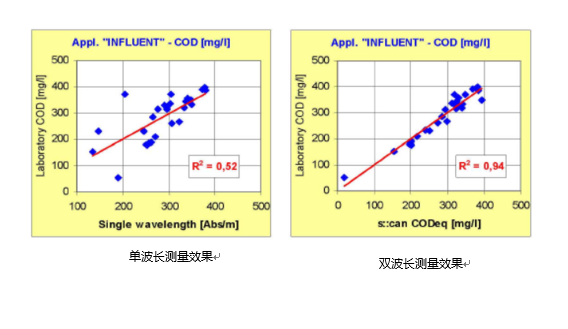

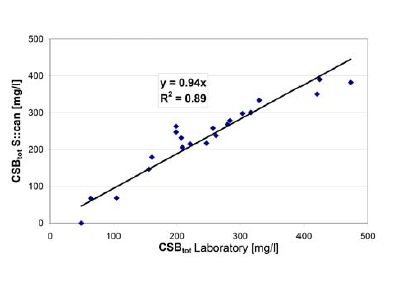

一、COD/BOD/TOC
光谱法测量COD/BOD/TOC虽然不是直接测量需氧量，但是是直接测量可氧化的有机碳的浓度。光谱法测量的COD浓度和实验室测量的COD浓度只有很小的误差，检测实验室测量的总COD和光谱仪器测量的数据二者之间的相关性，相关系数总是在0.78到0.98之间，这取决于现场校正。同样地，使用光谱方法BOD、TOC也可以得到很好的相关性。
二、悬浮固体 / 浊度
在悬浮固体浓度和光谱吸光度之间具有很好的回归性，这可以产生很好的结果（r² = 0.85 – 0.99），迄今为止，在所有的工厂的测试都证实了这种相关性是非常好的。
三、光谱吸收光程典型应用及测量范围
|
光程 |
应用 |
|
|
0.5-1-2-5mm （污水） |
污水，下水道系统，工业，葡萄酒，啤酒，果汁，石油，石化，生化科技 |
|
|
35mm（标准） |
水质监测，河流，浅滩，地表水，饮用水，WWTP中水，报警/早期报警系统 |
|
|
100mm（非常灵敏） |
10ppb检测下限，地表水，有机污染，海水，饮用水，超纯水，冷却水，制药，半导体，RO |
|
LiSen Optics水质光谱吸收模块测量参数范围表 |
||||||
|
应用 |
污水入口 |
污水厂出口 |
地表水 |
自来水 |
||
|
光程 |
2mm |
5mm |
5mm |
5mm |
35mm |
|
|
化学耗氧量 |
mg/l |
25-3750 |
10-1500 |
2-500 |
|
|
|
生化耗氧量 |
mg/l |
20-1250 |
10-500 |
2-300 |
|
|
|
总有机碳 |
mg/l |
|
|
|
1-150 |
0.1-20 |
|
溶解有机碳 |
mg/l |
|
|
|
0.5-75 |
0.1-10 |
|
总SAC254t* |
Abs/m |
5-1250 |
2-500 |
2-300 |
2-300 |
0.1-70 |
|
溶解SAC254* |
Abs/m |
5-750 |
2-300 |
2-300 |
2-300 |
0.1-40 |
|
悬浮物浓度 |
mg/l |
25-2500 |
10-1000 |
2-500 |
|
|
|
浊度 |
FTUeq |
|
|
|
5-1400 |
0.5-150 |
|
LiSen Optics水质光谱吸收模块测量参数范围表 |
|||||||
|
应用 |
|
污水入口污水管网 |
曝气池 |
污水厂出口 |
地表水 |
自来水 |
|
|
狭缝/光路 |
2mm |
1mm |
5mm |
5mm |
35mm |
||
|

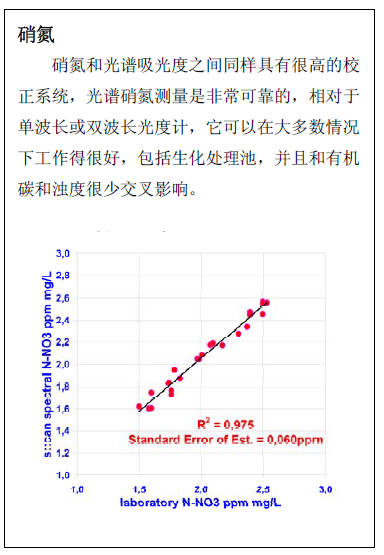

硝氮 |
mg/l |
0.5-10 |
0.1-20 |
0.2-25 |
0.3-70 |
0.1-10 |
|
|
硝氮 |
mg/l |
25-2500 |
|
2-500 |
|
|
|
|
悬浮物浓度 |
g/l |
|
0.1-8 |
|
|
|
|
|
浊度 |
FTUeq |
|
|
|
5-1400 |
0.5-150 |
|
1. 以上数据基于国际标准的调试方法，如不满足请选择更先进的
2. 上表中的最小值就是对应该量程的分辨率
3. 系统精度：测量值的±2%

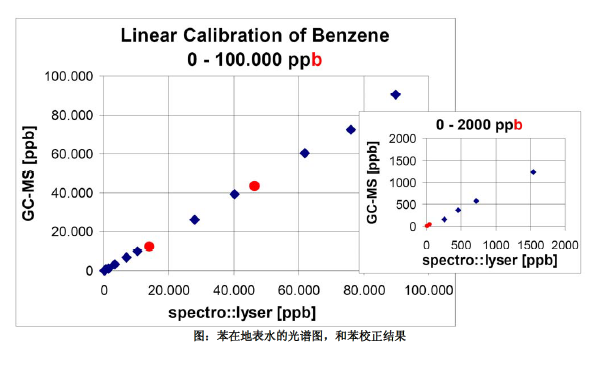

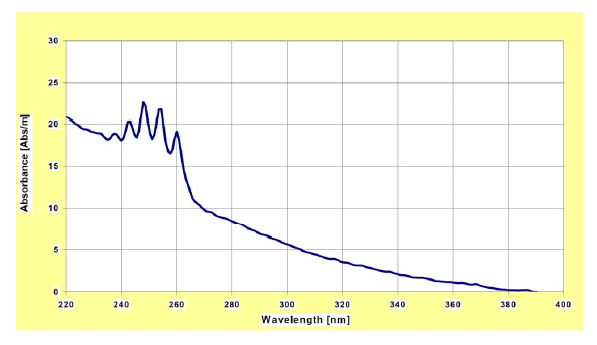

四、苯/酚的测量
使用新型的数学方法，通过实验发现和确认全光谱扫描可精确的测量大量的芳香烃化合物。测量光程在100mm时，苯和其他芳香烃化合物的测量范围可从50到50,000ppb。测量范围可应用在天然水以及过程上，而且过程上的车辆将更加简单、甚至更精确 – 由于更少的络合物。
五、结束语
莱森光学（LiSen Optics）可以专门针对环境环保领域开发的一款多参数水质测量光谱吸收集成模块和COD水质光纤探头，主要基于紫外-可见光吸收光谱法原理可以实现水体中COD（Chemical Oxygen Demand，化学需氧量）、TOC（Total Organic Carbo，总有机碳）、TURB（Turbidity，浊度）、NO3-N（硝酸盐氮）的多参数同时在线检测。

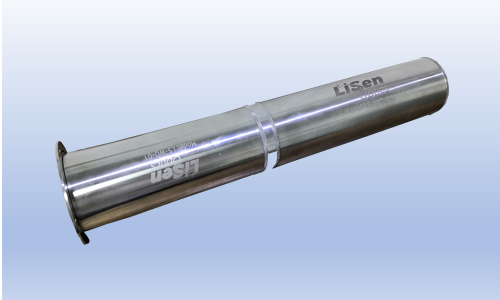

LSpec-UV100-W100水质光谱吸收集成模块介绍
LSpec-UV-W100水质测量光谱吸收集成模块是莱森光学（LiSen Optics）专门针对环境环保领域开发的一款多参数水质测量光谱吸收集成模块，LSpec-UV-W100是基于紫外-可见光吸收光谱法原理可以实现水体中COD（Chemical Oxygen Demand，化学需氧量）、TOC（Total Organic Carbo，总有机碳）、TURB（Turbidity，浊度）、NO3-N（硝酸盐氮）的多参数同时在线检测。
LSpec-UV-W100水质测量光谱吸收集成模块采用了双光程差分探头设计、内置了氙灯光源、控制电路等实现光谱发射接收同步实时采集，同时采样了灵活的光谱接收探测器接收方式，可以选择不同规格紫外吸收微型光谱仪，非常适合方便环境环保领域仪器商集成或二次开发。
主要技术特点
1.支持环境环保仪器商集成二次测量、支持在线测量
2.光谱范围190-750nm,分辨率0.5-1nm可选
3.采用了双光路差分探头设计、受外界环境干扰小、灵敏度/信噪比高、线性度好，可以实时在线校准
4.采用了脉冲氙灯，寿命长109次个脉冲，稳定性高
5.光谱仪、氙灯实时同步触发测量
主要技术指标
|
型号 |
LSpec-UV-W100水质光谱吸收模块 |
|
光谱范围 |
190-750nm |
|
氙灯功率 |
2W/5W（可选） |
|
光学分辨率（FMHM） |
0.5-1nm(可先) |
|
光谱吸收探头 |
双光程差分探头 |
|
光程大小 |
1mm-100mm(定制可选) |
|
氙灯采样频率 |
1Hz-100Hz |
|
光谱接口 |
SMA905 |
|
IO接口 |
10Pin/6Pin |
|
供电功耗 |
12V |
|
尺寸/重量 |
∅6.3×39cm/2kg |
IFT-COD-UV200-10 水质测量光谱吸收光纤探头介绍
IFT-COD-UV200-10水质测量光谱吸收光纤探头是莱森光学（LiSen Optics）专门针对环境环保领域开发的一款用于多参数水质测量在线原位测量透射光纤探头，IFT-COD-UV200-10是基于紫外-可见光吸收光谱法原理可以实现水体中COD（Chemical Oxygen Demand，化学需氧量）、TOC（Total Organic Carbo，总有机碳）、TURB（Turbidity，浊度）、NO3-N（硝酸盐氮）的多参数同时在线检测。
IFT-COD-UV200-10水质测量光谱吸收光纤探头底部采样高反射率光学材料，在深紫外波段200-400nm反射率高达95%以上，同时探头采样了316L不锈钢，探头底部反射端采用了蓝宝石石英保护窗口，具有抗腐蚀、耐磨性好，非常适合COD水质在线原位紫外吸收光谱测量。探头光程长度10mm,也可以根据用户定制不同需求光程长度，IFT-COD-UV200-10水质测量光谱吸收光纤探头非常适合科研研究、紫外可见吸收测量、荧光吸收、环保领域仪器商集成等应用。

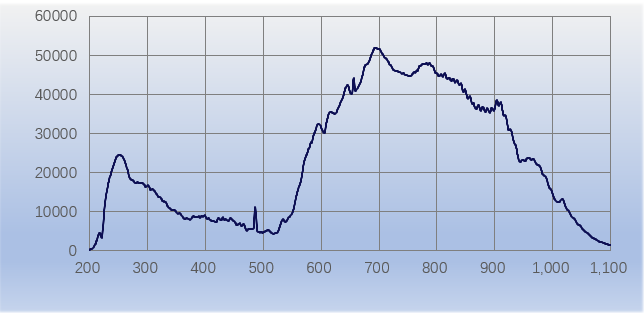

IFT-COD-UV200-10光谱吸收光纤探头光谱图
主要技术特点
支持环境环保仪器商集成、支持原位在线测量
光谱范围190-1100nm,抗紫外光纤，紫外传输效率高
采用了蓝宝石石英保护窗口、具有抗腐蚀、耐磨性好
光程长度可以根据用户需求定制，标准10mm光程
探头底部反射率在190-400nm高达95%以上
主要技术指标
|
型号 |
IFT-COD-UV200-10水质测量光谱吸收光纤探头 |
|
光谱范围 |
190-1100nm |
|
光程大小 |
10mm(其它光程可定制) |
|
接口 |
SMA905 |
|
探头长度 |
30cm(长度可定制) |
|
底部保护窗口 |
蓝宝石 |
|
光纤芯径数量 |
7根 |
|
光纤芯径 |
100um/200um/400um/600um(可选) |
