地物光谱仪测量中的温湿度影响

    地物光谱仪测量中的温湿度影响

引 言

  光谱辐射计是光辐射度测量中最常见的仪器,用于测量相对光谱分布、光谱辐射亮度或光谱辐射照度。大型的双光栅光谱仪和傅里叶光谱仪通常用于科学实验,可以满足紫外、可见红外光谱辐射测量。自从阵列式光电探测器CCD和CMOS普及以来,搭载CCD和CMOS的小型化光谱仪应用日益广泛。阵列式光谱仪便携、测量速度快,极易从实验室应用拓展到户外应用,用于土壤、植物和水体等目标350-2500nm的光谱辐射测量[1-2]。然而,阵列式光谱仪的性能容易受温度、杂散光和非线性的众多因素影响[3-4]。一方面户外环境条件并不固定,内气温变化有可能超过10℃。另一方面,光谱仪实验室定标环境与户外使用环境可能差异极大,会造成光谱响应度的明显漂移。如果不进行数据修正,定标的结果将无法正确应用于户外测量。20世纪80年代,的Jackson和Robinson较早研究了多通道辐射计的温度稳定性硅光电探测器在420-900nm小;硫化铅探测器,1小4%-5[5]。Starks等研究了硅二极管阵列的响应度随温度波390-940nm从0℃升至35于5于1000nm当环从0至25达25而当环境温度从25℃升至35时响应度系数至5[6]。Salim等采用硅胶管缠绕光谱仪的方法进行温度控明400-700nm为0.13,700-950nm950nm,1050nm增加至0.2℃-1[7]。Price款CCD光谱仪响应度随温度的变化测试结果表明部分光谱仪波长位置会随温度发生漂移不同型号光谱仪的热弛豫同,采用瞬时环境温度进行修正[8]国内的温度实验研究明当环境温度从10℃升40℃时,部分地物光谱仪700-1050nm的响应度变化可能高达15%以上,采用温度修正后可以降至1%左右[9]。

地物光谱仪光谱响应度的漂移不仅与外界条件有关,而且实验室条件下长时间工作发热也可能带来光谱响应度的变化。本文对比了一款地物光谱仪不同条件下的光谱响应度变化,实验结果表明环境条件变化带来的影响可以通过监测地物光谱仪内部探测器的温度变化获得。通过建立的光谱响应度与探测器温度的对应关系,可以进行数据修正解决外界环境条件不同带来的影响,保证测量的准确性。

1 实验部分

  地物光谱仪探测器组分别由硅阵列探测器和两块铟镓砷阵列探测器组成。硅阵列探测器波长范围350-990nm,未采用制冷控制,探测器芯片的温度可以实时监测,通过软件显示其温度。两块铟镓砷阵列探测器都采用制冷控制,软件仅显示目标制冷温度。块铟镓砷探测器波长范围1000-1890nm,第二块铟镓砷探测器波长范围1890-2500nm。实验首先采用汞氩灯校准地物光谱仪的波长,持续测量2h,同时监测硅阵列探测器的温度。然后采用积分球光源校准地物光谱仪光谱辐射亮度,并采用一个硅光电二极管实时监测积分球光源的信号变化。当不采集信号时,在地物光谱仪和硅光电二极管前放置挡屏避免光直接照射带来的温升。硅光电二极管处于实验室恒温环境,响应度漂移几乎可以忽略。


  地物光谱仪和积分球光源开机预热20min后正式测量。测量过程中,硅光电二极管的示值用于修正积分球光源的信号变化,硅光电二极管前安装中心波长550nm、带宽40nm滤光片,用于监控特定波长下的积分球信号变化。由于积分球光源是宽谱段光源,测量时同时记录积分球光源的相对色温变化。实验数据表明相对色温在2h内变化很小,光源的相对光谱分布可以近似认为不变,硅光电二极管的信号变化可以用于表征积分球光源的稳定性。图1中给出了积分球光源的相对光谱分布和信号随时间的变化。可以看出,积分球光源信号随着时间呈现下降趋势,每小时信号变小约0.2%。当光源稳定0.5h后,光源信号下降变得更为平缓。

式(1)用于计算t时刻地物光谱仪的光谱响应度。其中,S0(λ)是预热20min后地物光谱仪测量的波长λ处的数据,St(λ)是t时刻地物光谱仪测量的波长λ的数据,I0是预 热20min后硅光电二极管测量的信号,It是t时刻硅光电二极管测量的信号,R0(λ)是预热20min后地物光谱仪波长λ处的响应度。


 与讨论

2 .温度变化曲线

图2给出了实验室温度(22±1)℃、相对湿度43%±2%时,地物光谱仪在波长和光谱辐射亮度测量时硅阵列探测器的温度变化。测量过程中地物光谱仪采用水平放置,表面未采用风机散热。前20min温度上升迅速,变化大于5℃,之后温度曲线上升趋于平缓。2h内硅阵列探测器的温升大于12℃。在波长测量和光谱辐射亮度测量过程中温度上升趋势几乎一致,表明光谱辐射亮度测量时积分球光源发热带来的影响基本可以忽略,温度上升主要与使用过程中的仪器发热有关。



2 .2   光 谱 响 应 度 对 温 度 的 漂 移

实验室采用积分球光源考察地物光谱仪的光谱响应度变化。对于波长测量,当硅阵列探测器从23℃升至35℃,谱线灯峰值对应的波长位置并未改变。地物光谱仪临近波长点的相对光谱响应接近化趋势也近似一致带来峰值波长的变化对于光谱辐射亮度测图3(22±1),43±2%RH随硅阵列探测器温度的变化


预热20min后的光谱响应度作为参考值,对应的硅阵列探测器温度28.3℃。图中用于对比的温度分别是30.1,31.0,32.6,33.8,34.6和35.2℃。图3(a)给出了相应温度变化下的光谱响应度变化,图3(b)给出了每摄氏度温度变化化,即光谱响应度变化与温度变化之图3(b)中,硅阵列式探测器每摄氏度温度应度漂移并不相同响应度随温度的变化趋势与温度相关每摄氏度响应的变化呈现先增大后变小的趋势图3(a当硅探测器温度上升6.9长380-990nm谱响应度变化高达1.8%-7.3光谱响应度呈现与波长相的特性,随着波长变大光度变化更为剧烈长990-1800nm光谱响应度变化较为平坦约3.0长2000-2500nm谱响应度变化约1.9尽管两个铟镓砷阵列探测器都采用制制,红外光谱响应度仍然有一定漂移图4,990nm附近和1900nm侧响应度变化的不同都与探测器更换而1350,1900和2160nm附近呈现凹陷结构中1350和1900nm对应空气中水分分球光源内部或出光口到地物光谱仪光路中的水蒸气含量变响1350和1900nm附近的光谱响长2160nm与积分球光源相对光谱2140nm能源自于氢氧基的吸收带图4出了采用卤钨灯和漫反射板测量时的光谱响应度化,约6℃。图3长380-2000nm光谱响应度变化趋势接近长2000-2500nm光谱响应度变化图3中2160nm处的凹陷与积分球光源加热过程中的


   作为对比,实验室还考察了环境条件30℃,43%RH时光谱响应度随时间的变化。地物放置在温湿度控制箱中,通过侧壁开口瞄准箱体部的积分球光源[9]件相度30谱仪硅阵列探测器的温度迅速当硅阵列探测器升至28.3采集的信温22下硅阵列探测器升至28.3采集的信接近在0.1水平实验还对比了环境温度30温22列探从28.3℃升至35.2化,图5同,种条件下相同的温度变化对应的光谱响应度变化非常接近,整体偏差在0.2%以内。由于实验仅以硅阵列探测器作为参考,铟镓砷阵列探测器的光谱响应度变化略有不同。波长380-990nm,30℃的光谱响应度变化较22℃略大;990-1800nm,30℃的光谱响应度变化较22℃略小。环境温度的变化除了影响探测器温度的变化,也可能对内部电子元器件和其他光学元器件有一定影响,而测量结果表明其他器件温度的变化对于光谱响应度变化的贡献较小。总体来看,光谱仪响应度与内部探测器的温度近似存在一一对应,环境温度的不同不影响光谱响应度的变化趋势。当在户外不同温度条件下进行辐射亮度测量时,并不需要记录外界环境的温度,光谱响应度的变化可以根据内部探测器的温度变化进行修正,得到近似准确的结果。


2.3  环 境 气 流 和 湿 度 对 响 应 度 的 影 响

户外测量时空气气流和湿度并不固定,可能对光谱响应度的变化产生影响。实验考察了采用风机散热和低湿度下的光谱响应度变化。采用温湿度控制箱将环境温度控制在22℃,相对湿度在6湿度的变化对于波长位置几乎没有影响6(a了硅探测器的温度上升曲线前30min线图2相近半段趋势则很快趋于平坦,50min后温度几乎不变图6(b)给出了硅阵列探测器28.3光谱响应度与图3中28.3时的光谱响应度差异。近,都位±0.2考虑到测量的重复性式下的光谱响应度接近相同表明外部空气流动和湿度变化对于光谱应度的贡献可以忽略长990nm两侧的趋势略有同,表明铟镓砷阵列探测器和硅阵列探测器的变化存在差异理论上应该通过监测两个铟镓砷阵列探测器的温度变化来描述990-2500nm


2.4  光 谱 响 应 度 的 温 度 修 正

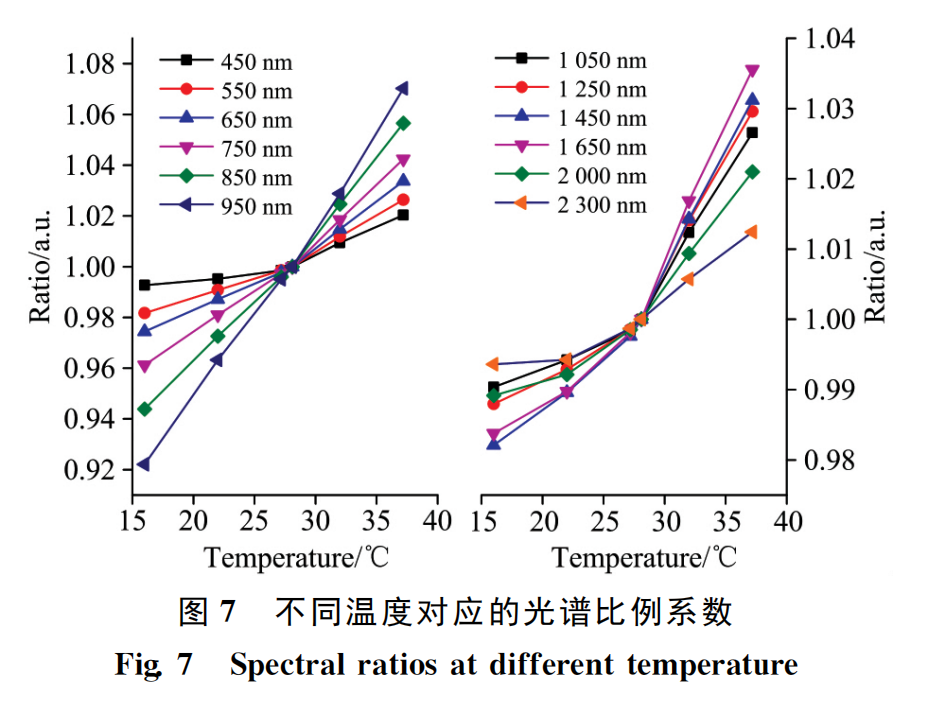

实验将温湿度控制箱设置在10-30℃间的几个温度,采用地物光谱仪测量积分球光源信号,得到一组硅阵列探测器温度下对应的光谱响应度。当温湿度控制箱设定工作温度为10和30℃时,地物光谱仪开机约1h的硅阵列探测器温度约为16和37℃。地物光谱仪光谱响应度选用硅阵列探测器28℃的信号作为参考,其他温度下测量的光谱信号与28℃的信号比值记作光谱比例系数。图7给出了不同温度对应的光谱比例系数。随着温度升高,光谱响应度整体呈现增大趋势。波长450-950nm范围,光谱响应度变化随温度变化呈现接近线性的趋势。波长1050-2300nm范围,光谱响应度变化在16-28℃范围变化更为平缓。这可能由于温度升高时,光谱仪内部散热对两个铟镓砷探测器的制冷效果有一定影响,而温度较低时对制冷效果的影响偏小。



为了得到其他温度点的比例系数,可以对图7中的光谱比例系数进行多项式拟合,根据拟合曲线计算16-37℃间其他温度的比例系数。这里采用最小二乘法,根据式(2)进行二次曲线拟合。

S(T)=a(T-T0)2+b(T-T0)+c         (2)

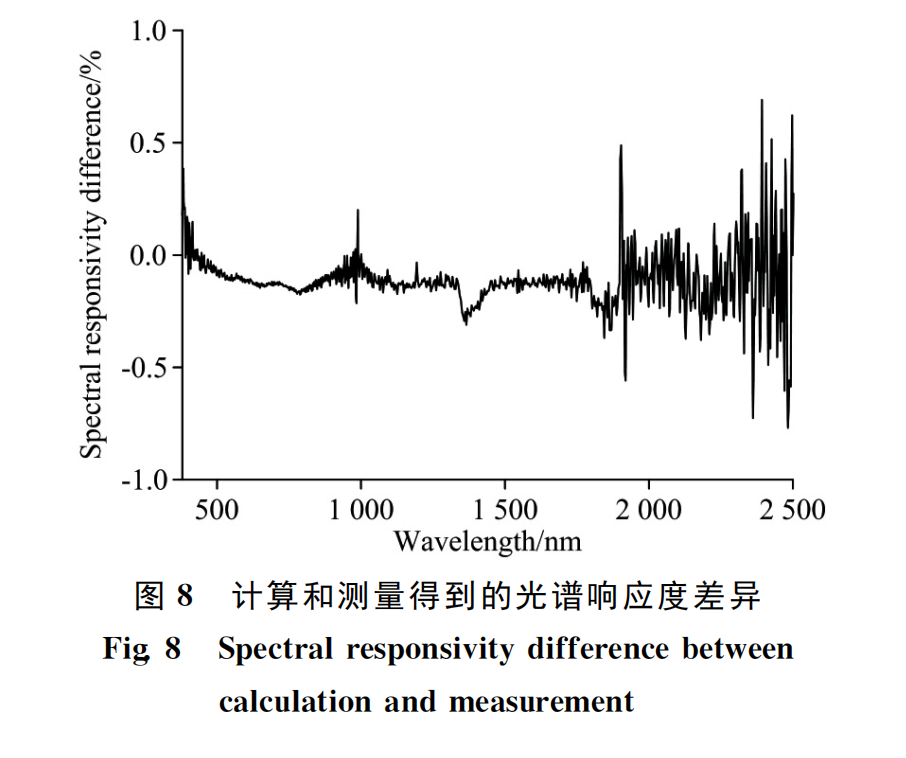

其中,S(T)是光谱仪温度T时的比例系数,T0对应温度28℃,a,b和c是二次曲线的系数。图8给出了计算得到的35℃时的光谱响应度和直接测量得到的35℃时的响应度差异,整体差异几乎都在0.2%以内。因此,通过监测探测器的工作温度和数据插值可以得到对应的光谱响应度,用于解决环境条件不同带来的光谱响应度变化。


3 结论

考察了一款地物光谱仪光谱响应特性与外界环境条件的关系,测量结果表明光谱响应度的变化主要取决于内部探测器的温度变化,对于湿度和气流的影响并不敏感。在两种环境温度22和30℃下,当地物光谱仪内部探测器的温度或温化相同,对应的光谱响应度或光谱响应度变化在全谱段非常接近于0.2测量结果表明外界环境条件对地物光谱仪光谱响应度的影响可以近似采用内部探测器的温描述根据光谱响应度与探测器温度的函数曲线关系和探测器的实时温度可以对地物光谱仪环境影响进行数据正,从而实现准确测量



iSpecField-WNIR地物光谱仪是莱森光学(LiSen Optics)专门用于野外遥感测量、土壤环境、矿物地质勘探等领域的最新明星产品,由于其操作灵活、便携方便、光谱测试速度快、光谱数据准确是一款真正意义上便携式地物光谱仪。iSpecField- WNIR便携式地物光谱仪采用了工业级触控显示屏手柄探头,手柄探头同时采用了独有光学设计内置摄像头(相机)、GPS、激光指示器、内置光学快门控制,同时地物光谱仪主机与工业级触控显示屏手柄探头一体化设计,可野外现场直接进行地物光谱操作测量,使野外操作更加便捷方便,非常适合复杂的野外地物光谱测量。

iSpecField-WNIR便携式地物光谱仪光谱范围250-2500nm,独有的光路设计,可以实时自动校准暗电流, 采样了固定全息光栅一次性分光,测试速度快,最短积分时间最短可达30微秒,测试动态范围广,同时采用双路高像素探测器同步测量,光谱数据分辨率高,广泛应用于矿物鉴定、土壤研究、遥感测量、农作物监测、森林研究、海洋学研究和矿物勘察等各领域。



典型应用

1.植被研究、农作物健康、森林树冠研究

2.林业科学、环境调查、农业调查

3.水体研究、气候研究、生态研究

4.氮含量测量、叶片叶绿素含量

5.土壤分析、生物质研究、海洋监测


技术优势特点

1. iSpecField-WNIR光谱范围250-2500nm,固定全息光栅一次性快速扫描分光

2. 2048像素面阵BT-CCD,256/512像元InGaAs,高像素双路探测器同步测量,光谱精度高、分辨率高

3. 主机与工业级触控显示手柄探头一体化结构,野外测量无需额外电脑,操作灵活

4. 最短积分时间30微秒,测量动态范围大

5. 工业级触控显示手柄探头内置摄像头(相机)、GPS、激光指示器、内置光学快门控制

6. SpecAnalysis专用地物分析软件,兼容ENVI、TSG、Arcgis等第三方工具软件

7. 嵌入了USGS数据库和NDVI等19个植被指数

8. 带触控显示手柄探头可扩展接口灵活,匹配丰富测量光学配件:包括叶片专用透射夹、矿物专用反射探头、室内太阳光源、视场角镜头、透反射实验室支架装置等可满足野外和实验室测量需求,可实现透射反射率、辐照度、辐亮度等功能测试

9. 大容量电池,续航时间4-5小时,供电电池模块可拆卸,带备用电池模块,满足长时间野外测量

10. 整机重量不超过4.5公斤、便携方便


SpecAnalysis地物光谱分析处理软件


典型地物光谱


植被


硫磺


橄榄石


应用案例



主要技术指标

型 号

iSpecField-WNIR-SRs

iSpecField-WNIR-HRs

波长范围

250-2500nm

250-2500nm

波长精度

± 0.5nm

± 0.5nm

波长重复性

± 0.1nm

± 0.1nm

光谱分辨率

1.5nm @250-1000nm

15nm @1000-2500 nm

≤1nm @250-1000nm

≤6nm @1000-2500 nm

光谱波长采样间隔

1nm @250-2500 nm

1nm @250-2500 nm

光谱通道数

2200

2200

等效噪声辐射

1.0×10-9W/cm2/nm/sr@700nm

1.2×10-9W/cm2/nm/sr@1500nm

5.8×10-9W/cm2/nm/sr@2100nm

0.8×10-9W/cm2/nm/sr@700nm

0.3×10-9W/cm2/nm/sr@1500nm

1.8×10-9W/cm2/nm/sr@2100nm

探测器/扫描方式

2048像素面阵BT-CCD/256像素InGaAs-TEC致冷:固定全息光栅分光

2048像素面阵BT-CCD/512像素InGaAs-TEC致冷:固定全息光栅分光

检测器阵列通道数

≥512@350-1000 nm;

≥530@1001-1800nm;

≥530@1801-2500 nm

杂散光

≤0.02% @350-1000 nm;

≤0.01% @1000-2500nm

辐射校准精度

<5%@400 nm;<5%@700 nm;<5%@2200 nm

最短积分曝光时间

30μs

更大辐射

VNIR 2 倍太阳光,SWIR 10 倍太阳光

内存

16GB/32GB/64GB(储存数据>100万组)

GPS

Yes

摄像头(相机)分辨率

>800万像素自动对焦

瞄准方式

内置激光指示器

光闸控制

自动

通信方式

PDA触控显示/WIFI传输

光谱软件

内置iSpecField-Soft测量软件、SpecAnalysis后处理分析软件

电池续航时间

充电电池持续工作时间:4-5 小时

光学附件

叶片专用透射夹、全天光余弦探头、手柄式光纤探头、矿物专用反射探头、室内太阳光源、视场角镜头、透反射实验室支架装置、标准白板、标准灰板等

尺寸/重量

340(长)× 300(宽)× 143(高)mm/4.5KG
