透射/反射光谱是材料本身的一项重要光学特性,在现今工业蓬勃发展的背景下,对材料本身特性的质量控制越来越严格,从而利用光谱仪进行快速准确的反射光谱/透射光谱的测量技术也开始日渐成熟。
1.1原理知识
在透过率测量时,象素n上的透过率是用当前样品、参考和背景数据按下面方程计算出来的:
式中T-----------透过率
Sample-----------样品透过强度值
Ref------------参考样片透过强度
Dark-----------背景数据
透过率的百分比在数学上与反射率是一样的,所以同样可以用于反射实验,反射测试中ref为参考板反射强度(如果需要测量绝dui对反射率值,需要在式中乘以系数C,C为参考反射板在每个波长的绝dui对反射率值)。
2.应用背景
透射/反射光谱仪系统具有测量快速,准确,方便集成等优点,目前已经广泛应用到实验室检测、产品在线测试等应用。目前的主要应用在:
高分子材料反射/透射测试
建筑玻璃 反射/透射测试
在线 反射/透射测试
光伏压花玻璃 透射测试
干涉滤光片 透射测试
薄膜样品 反射/透射测试
各种晶体、塑料、纺织品等反射测试
平板、LCD、背光板、手机/平板油墨孔等透射测量
3.反射测量及常用配置
3.1反射率测量(光纤反射探头)
光谱反射测量的基本原理是利用光纤将光源输送到物体的表面,再将材料的光谱反射数据传到光纤光谱仪上,由软件将其显示,并对其进行分析,从而可以对待测样品进行鉴定。在测量时,将一面与基准光路呈一定角度的标准反射器置于测量光路上,并以其反射光谱为参照。当暗光谱和参考光谱都收集完毕后,可以将被测量的样品替换为标准的反射板,进行后续实验的测试。

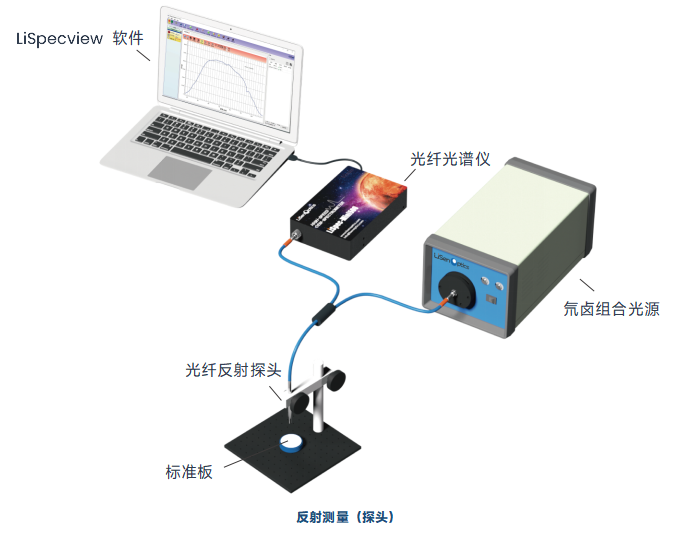

图3-1 反射率测量(探头)连接示意图
使用莱森光学的iSpec-TMS100-IND光谱系统反射率测量,一般采用反射积分球测量光路,反射积分球内表面是完美的漫射体,具有非常均匀的空间反射特性,反射光在内表面经过多次反射后变得十分均匀,而且光强随之衰减;具有测量稳定,重复性好,结果准确等优点。
3.2反射率测量(积分球)
对待测样品进行反射率光谱测量,一般使用卤钨灯作为照明光源,本文实验中光源采用莱森光学的氘卤组合光源,利用光谱仪配合反射积分球进行测量,是由于积分球内部表面是一个完全的漫射体,其空间的反射性质十分均匀,反射的光线在内部被反射后会变得很均匀,并且强度会随着反射次数增多而减弱;具有测量稳定,重复性好,结果准确等优点。下图为用积分球测全反射率的光路示意图。
图3-2反射率光路示意图

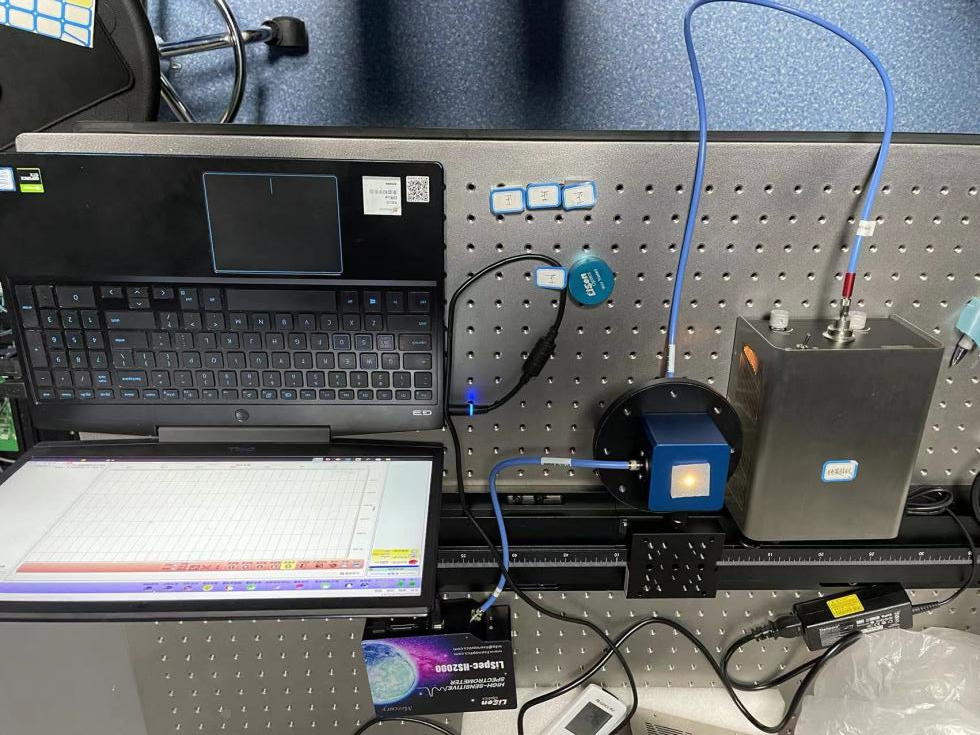

图3-3iSpec-TMS-IND光谱透射/反射率测量系统
使用莱森光学的iSpec-TMS100-IND光谱系统反射率测量,一般采用反射积分球测量光路,反射积分球内表面是完美的漫射体,具有非常均匀的空间反射特性,反射光在内表面经过多次反射后变得十分均匀,而且光强随之衰减;具有测量稳定,重复性好,结果准确等优点。
4.实验
4.1实验目的
测试华中科技大学样品的透过率、反射率以及吸光度。(透过率、反射率以及吸光度光谱范围:350nm-1000nm)
4.2实验仪器列表
仪器/设备名称 | 型号&序列号 | 配置明细 |
光源 | 高功率卤素灯 | |
光谱仪 | LiSpec-HS2000 | |
光纤 | IR600 | |

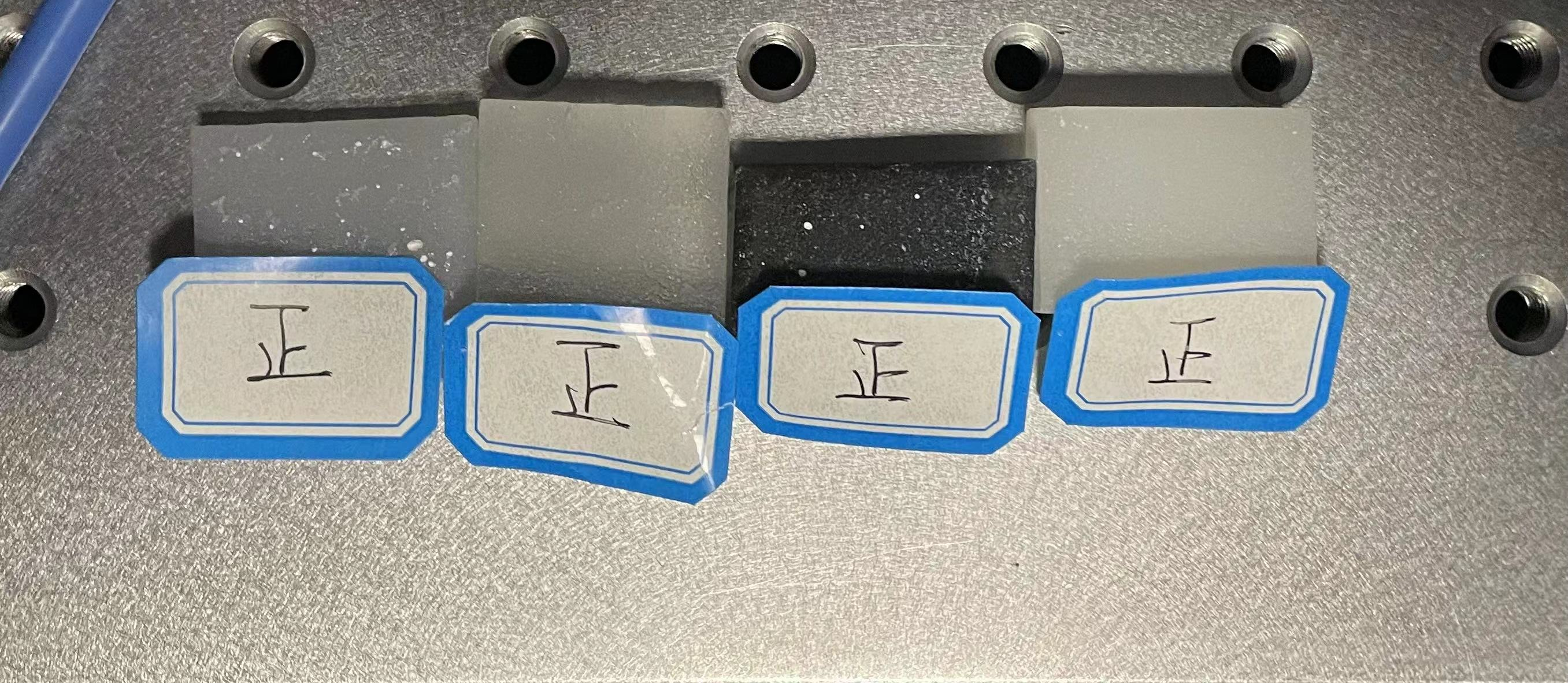

样品 | 华中科技大学白、黑、薄透、厚透样品 |
4.3实验内容
测试样品透过率以及吸光度,测试实验光路如下:
在暗室环境,按示意图搭建光路,光路不变得条件下,更换测试样品以及待测样品的正反面,测试不同样品光谱范围在350nm-1000nm的透过率、吸光度(如下图)。

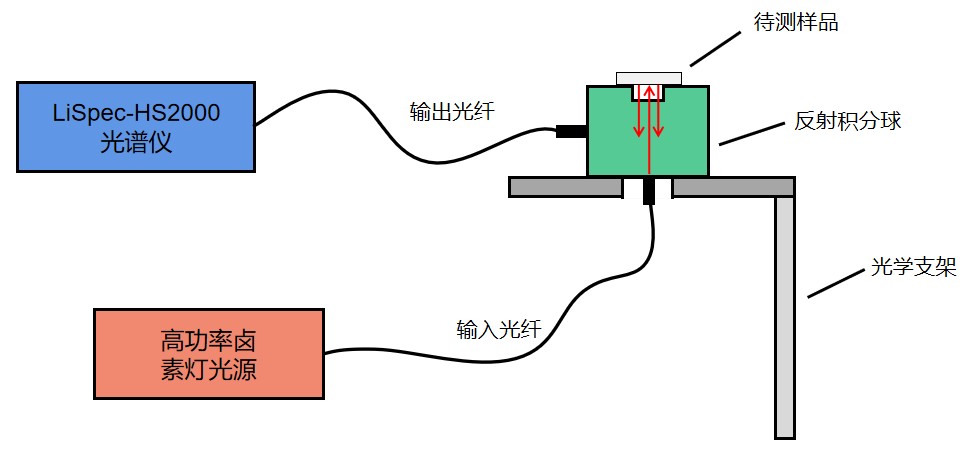

测试样品反射率,测试实验光路如下
在暗室环境,按示意图搭建光路,光路不变得条件下,更换测试样品以及待测样品的正反面,测试不同样品光谱范围在350nm-1000nm的反射率(如下图)。
所有样品在不破坏的前提下已做好正反标记,正反均取两组数据
4.4实验结果

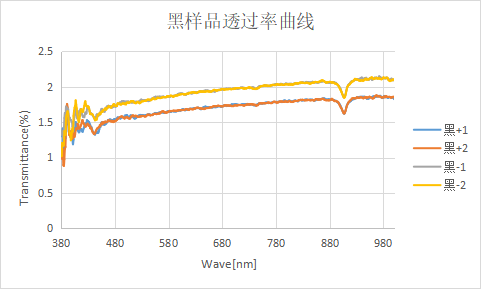

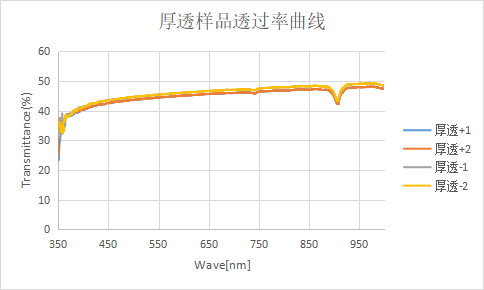

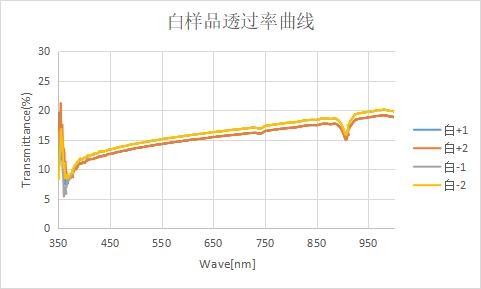

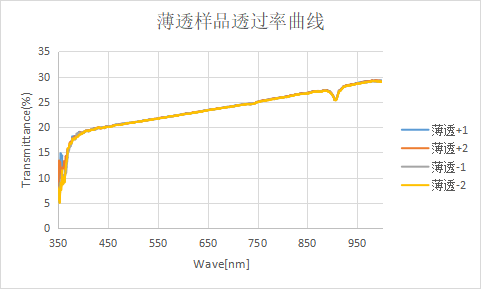

华中科技大学“白、黑、薄透、厚透”样品透过率的测试和透过率数据图如下所示

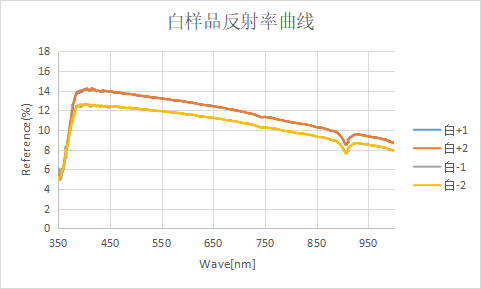

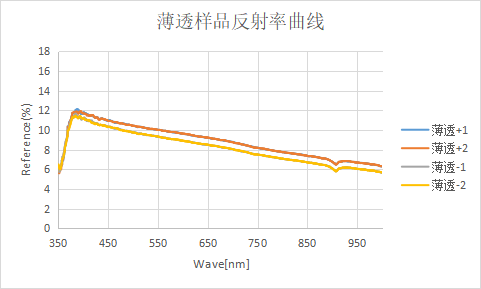

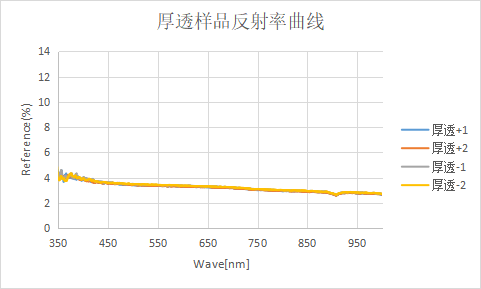

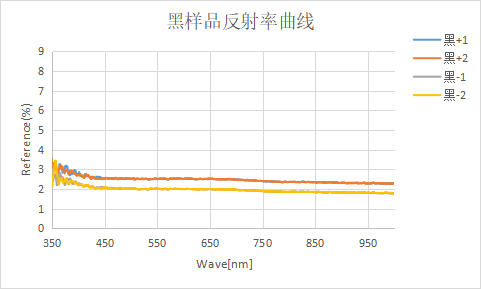

华中科技大学“白、黑、薄透、厚透”样品反射率的测试和反射率数据图如下所示

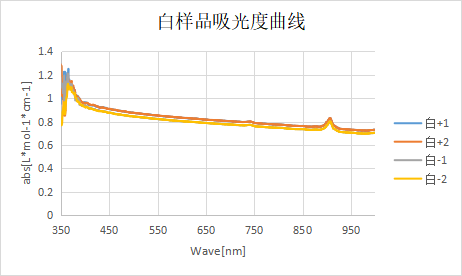

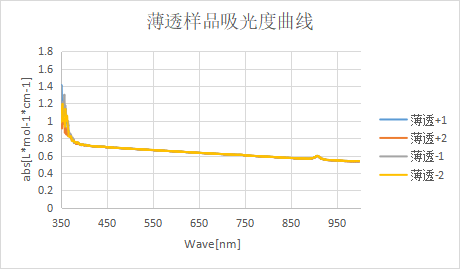

华中科技大学“白、黑、薄透、厚透”样品吸光度的测试和吸光度数据图如下所示
5.结论
从4个样品正反两面的透过率曲线来看,薄透、厚透正反两样品的透过率曲线基本一致;白、黑样品反面透过率曲线略高于正面;4个样品透过率曲线均呈现随波长增加而升高的趋势;4个样品均在900nm附近存在“凹陷”,可能为材料本身光学特性所导致。
从4个样品正反两面的反射率曲线来看,厚透正反两样品的反射率曲线基本一致;白、黑、薄透样品正面反射率曲线均略高于反面;白、薄透两样品的反射率曲线均呈现随波长增加而下降的趋势;白、薄透、厚透样品在900nm附近也存在“凹陷”,其中薄透、厚透样品不太明显。

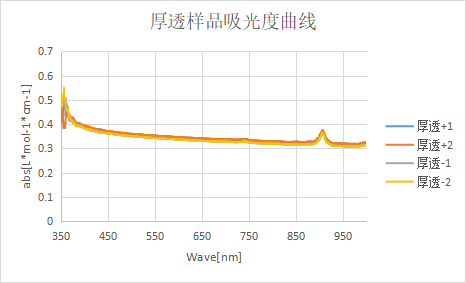

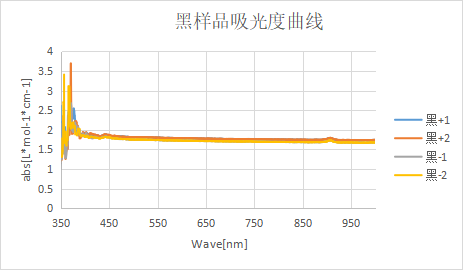

从4个样品正反两面的吸光度曲线来看,4个样品的吸光度曲线均呈现出重合的趋势;且均在900nm附近均呈现微小的“尖峰”,其中白、厚透样品较为明显,这与材料本身透过、反射特性相对应。
实验采用卤素灯光源,紫外波段的信号很差,使得350-380nm数据有严重的噪声,所以不采用此范围数据。
