超广角大视场FOV积分球均匀光源

莱森光学针对大视场摄像头平场校正设计研发了一款超广角大视场FOV积分球均匀光源,该产品专门用于产线级的大FOV相机及传感器校准,出射光源具有高均匀性、宽动态范围、超高亮度等优点。光源包含4个LED通道,且每一通道有12位的亮度可调。色温可调范围2700~7500K,输出光谱功率平稳,出光表面均匀。能通过软件控制积分球均匀光源变换色温,在开口处提供超高均匀度的...

全国服务热线
全国服务热线
86-0755-23229824
立即沟通 立即沟通 产品资料下载
  • 产品详情

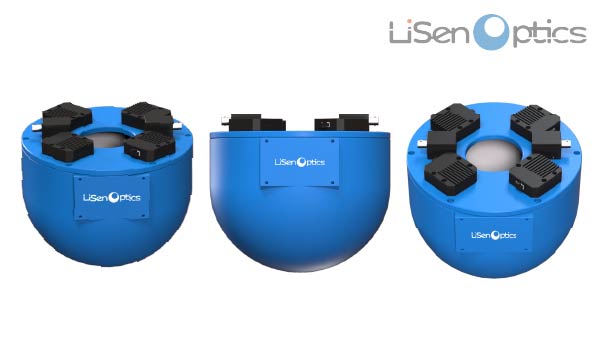

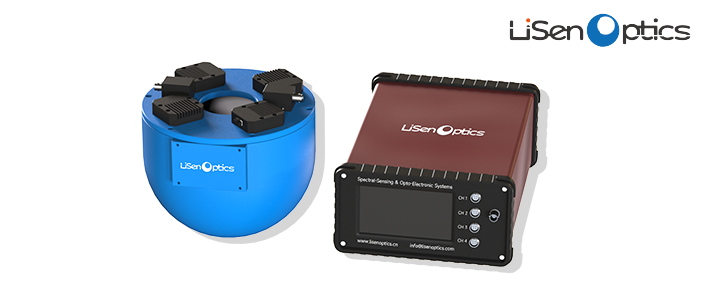

莱森光学针对大视场摄像头平场校正设计研发了一款超广角大视场FOV积分球均匀光源,该产品专门用于产线级的大 FOV相机及传感器校准,出射光源具有高均匀性、宽动态范围、超高亮度等优点。光源包含4LED通道,且每一通道有12位的亮度可调。色温可调范围2700~7500K输出光谱功率平稳,出光表面均匀。能通过软件控制积分球均匀光源变换色温,在开口处提供超高均匀度的亮度输出,使样品可以在不同的色温下完成平场校正。

比较其他积分球均匀光源,超广角大视场FOV积分球均匀光源更容易评估具有广角的大型相机, 可以为大视场摄像头提供平场校正和白平衡校正,是大型相机校准和测试的理想选择。同时,该款产品还提供输出调节功能,最大亮度达39000 cd/m2,能帮助使用者轻松地测试相机的动态范围,可广泛应用于大视场摄像头、工业相机、汽车视觉、工业视觉传感器等领域。


超广角画板 5.png

超广角画板 98 副本.jpg

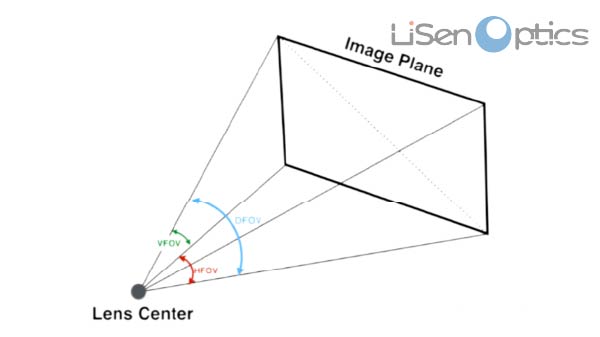

FOV的全称是Field of View(视场角)。如下图所示,根据摄像头的成像原理来看,每一个摄像头的成像宽度是固定的。对于不同的焦距,视场角α的值是不一样的。即焦距越长,视场角越小;焦距越短,视场角越大。对于手机消费类而言,超广角在120°-140°之间对于车载而言,超广角或鱼眼可能有160°甚至190°的FOV。

超广角画板 2-50.jpg

FOV可以从三个方向去定量,为H FOV(水平视场角)V FOV(垂直视场角)D FOV(对角视场角)。由于大视场相机视场角大于普通相机的特性,其用于平场校正的光源要求具有非常高的均匀性,大视场相机要求发光亮度均匀性区域需要比标准相机大。

超广角画板 3-50.jpg

画板 2.jpg

蓝色方形图片.jpg宽色温输出范围:2700K-7500K ,精度可达±1%

蓝色方形图片.jpg显色指数高,平滑光谱功率分布输出

蓝色方形图片.jpg均匀性>99%

蓝色方形图片.jpg4个LED通道,通道峰值波长可定制

蓝色方形图片.jpg宽亮度调节范围,允许用户测试在系统上的动态范围的特定水平设置

蓝色方形图片.jpg通过软件和外部测量设备能够实现多个光源设置自动校准

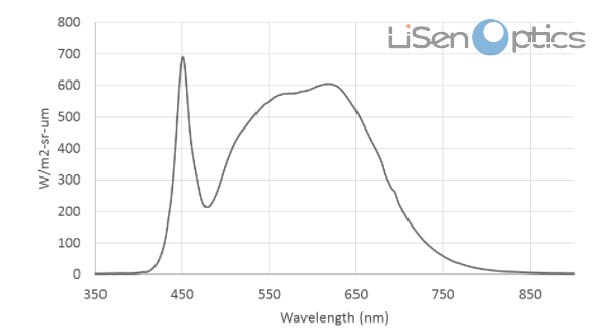

积分球均匀光源光谱辐亮度曲线图

积分球均匀光源不同色温光谱曲线图

画板 4.jpg

画板 27_10.png

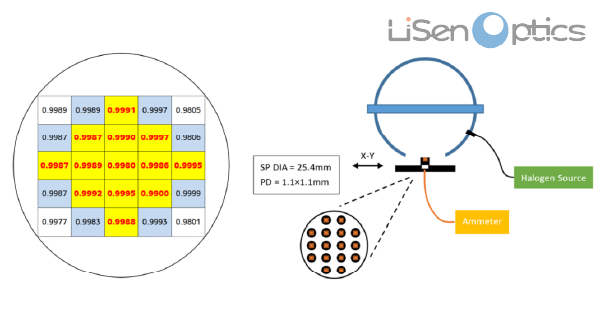

   空间均匀性分布                                                  均匀性测试原理

超广角画板 9-50.jpg
