声光可调谐滤波分光（AOTF）原理是什么？莱森光学来给大家介绍一下：
AOTF由声光介质、换能器和声终端三部分组成。射频驱动信号通过换能器在声光介质内激励出超声波。改变射频驱动信号的频率，可以改变AOTF衍射光的波长，从而实现电调谐波长的扫描。
最常用的AOTF晶体材料为TeO2即非共线晶体，也就是说光波通过晶体之后以不同的出射角传播。如上图所示：在晶体前端有一个换能器，作用于不同的驱动频率，产生不同频率的振动即声波。不同的驱动频率对应于不同振动的声波，声波通过晶体TeO2之后，使晶体中晶格产生了布拉格衍射，晶格更像一种滤波器，使晶体只能通过一种波长的光。光进入晶体之后发生衍射，产生衍射光和零级光。

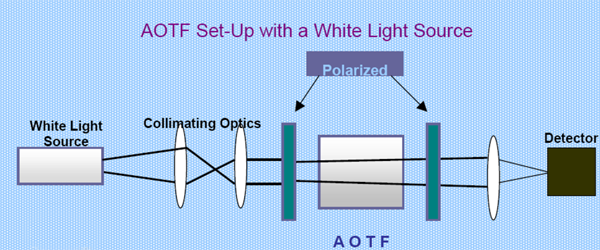

AOTF系统组成：成像物镜+准直镜+偏振片+晶体+偏振片+物镜+detector，入射光经过物镜会聚之后进入准平行镜（把所有的入射光变成平行光），准平行光进入偏振片通过同一方向的传播的光，平行光进入晶体之后，平行于光轴的光按照原来方向前行，非平行光进行衍射，分成两束相互垂直o光和e光（入射光的波长不同经过晶体之后的o光与e光的角度也不同，因此在改变波长的过程中，图像会出现漂移）；o光和e光及0级光分别会聚在不同的面上。如图所示：
为了保证入射光经过准平行镜之后能够完全变化成平行光，因此对前端的物镜视场角有一定的要求，根据晶体的xxx角，可算出物镜最大的视场角，小于最大视场角的情况，成像ok，如果大于视场角，则会造成重影（衍射光与0级光都进入了sensor）。
森光学提供各种高光谱系列产品，可点击www.lisenoptics.cn了解更多高光谱资讯与产品。
