1.透反射
透射/反射光谱是材料本身的一项重要光学特性，在现今工业蓬勃发展的背景下，对材料本身特性的质量控制越来越严格，从而利用光谱仪进行快速准确的反射光谱/透射光谱的测量技术也开始日渐成熟。
1.1原理知识
在透过率测量时，象素n上的透过率是用当前样品、参考和背景数据按下面方程计算出来的：
式中T-----------透过率
Sample-----------样品透过强度值
Ref------------参考样片透过强度
Dark-----------背景数据
透过率的百分比在数学上与反射率是一样的，所以同样可以用于反射实验，反射测试中ref为参考板反射强度（如果需要测量绝对反射率值，需要在式中乘以系数C，C为参考反射板在每个波长的绝对反射率值）。
2.1应用背景
透射/反射光谱仪系统具有测量快速，准确，方便集成等优点，目前已经广泛应用到实验室检测、产品在线测试等应用。目前的主要应用在：
高分子材料反射/透射测试
建筑玻璃 反射/透射测试
在线 反射/透射测试
光伏压花玻璃 透射测试
干涉滤光片 透射测试
薄膜样品 反射/透射测试
各种晶体、塑料、纺织品等反射测试
平板、LCD、背光板、手机/平板油墨孔等透射测量
3.透射/反射测量及常用配置
3.1透射测量
莱森光学的透过率光谱系统进行透过率测量时，一般采用积分球测量方式。积分球具有非常好的空间反射特性，透射光经过多次反射后会变得非常均匀，测结果稳定，重复性好，同时积分球良好的光学特性，使在测试不同性质的样品时都可以得到准确的测量结果。（此光路也可用于吸光度测试）
图3-1 透过率光路示意图
这种光路多用于实验室内或工业在线测试；这种光路配置不需要接触样品表面，搭建方便，对样品形状没有严格要求，测试方便快速，搭配定制光学附件可应用于高温的产线环境，既适用于在线测试，也适用于实验室测量；对于有些特殊测量，如以不同入射角照射样品，测量材料透射比的变化情况，或者当测试样品具有不同的表面特性时，如光伏压花玻璃、平板油墨孔、OLED等光学玻璃可以定制专用角度光学镜头及附件以不同角度用到积分球的方式进行测试。
3.2反射测量

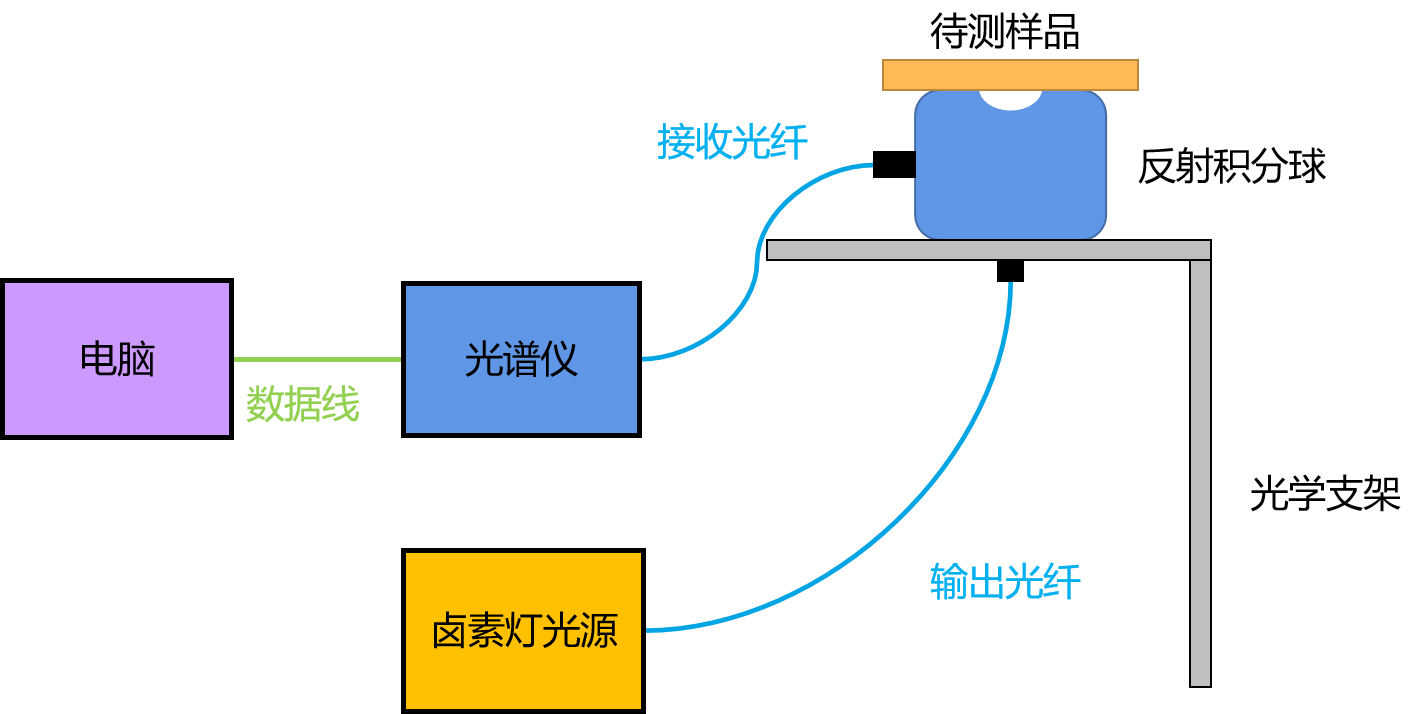

图3-2 反射率光路示意图
使用莱森光学的iSpec-TMS100-IND光谱系统反射率测量，一般采用反射积分球测量光路，反射积分球内表面是完美的漫射体，具有非常均匀的空间反射特性，反射光在内表面经过多次反射后变得十分均匀，而且光强随之衰减；具有测量稳定，重复性好，结果准确等优点。
4.实验
4.1实验目的
测试余弦片在400-1100nm的透过率并绘制其透过率曲线；测试余弦片在各个角度下的照度并绘制其特性曲线。
4.2实验仪器列表
仪器/设备名称 | 型号&序列号 | 配置明细 |
光谱仪 | LiSpec-HS400 | 光谱范围200-1100nm |
光纤 | IFB-UV600-1-GS IFB-IR200-1-GS | 光谱范围350-2500nm,NA:0.22,600微米芯径，2米长，SMA接口，工程硅胶封装 |
透射积分球 | iSphere-S1-TMS | 一吋大小，开口6mm |
莱森大功率卤素灯光源 | iLight-HAL-HP | 灯泡为12V，光谱范围350-2500nm，光强可调 |
照度计 | ||
940nm激光器 |
4.3实验内容
测量余弦片的透过率时保证镜头打到样品上的光斑不能接近或大于积分球开口，避免光经过样品后无法全部进入积分球；测量余弦片的余弦特性使用940nm激光器作为光源，用照度计检测余弦片接收到的照度值变化。

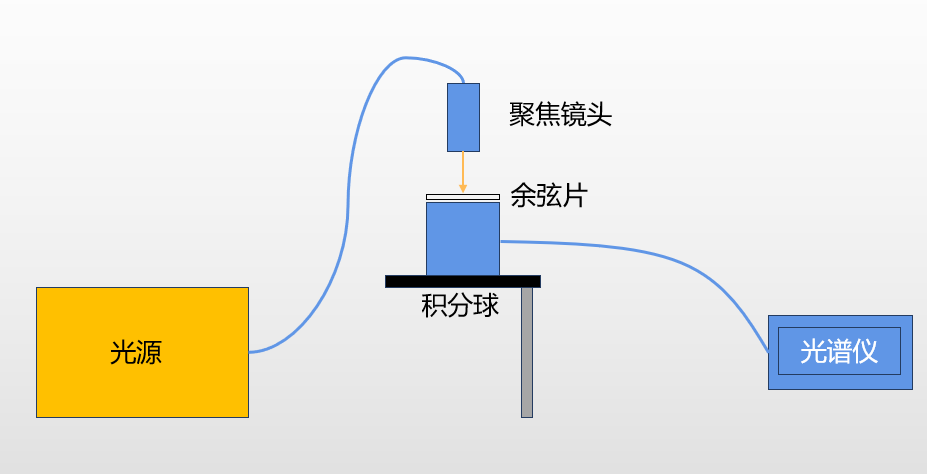

图1 透射测量光路示意图
图2透过率测量

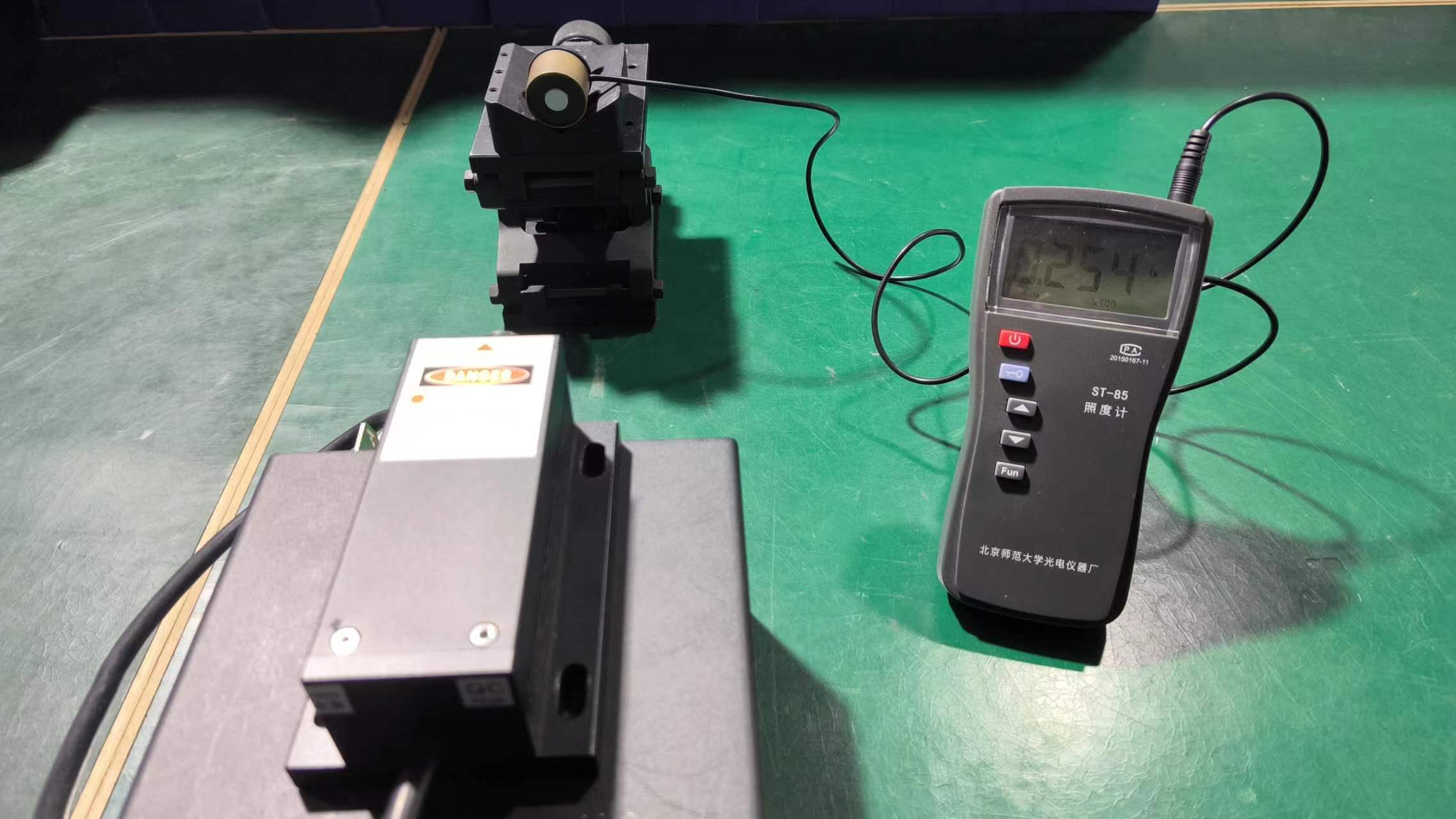

图3 各方向上的余弦特性测量
4.4实验结果
4.1 余弦片透过率测量数据曲线图如下：
图1 余弦片透过率曲线图
以50nm为间隔，整理余弦片的透过率数据如下表格所示：
表1 余弦片透过率数据表 | |||||
波长/nm | 透过率/% | 波长/nm | 透过率/% | 波长/nm | 透过率/% |
400 | 35.24562 | 650 | 40.32108 | 900 | 49.68963 |
450 | 36.053 | 700 | 43.62626 | 950 | 51.42362 |
500 | 36.85815 | 750 | 45.65137 | 1000 | 53.31959 |
550 | 37.40513 | 800 | 46.89707 | ||
600 | 38.66571 | 850 | 47.95406 | ||
4.2 余弦片的余弦特性
图2 余弦片的余弦特性图
各方向上的照度值如下表所示：
表2 余弦片各方向的照度数据表 | |||||
角度/° | 照度值/lux | 角度/° | 照度值/lux | 角度/° | 照度值/lux |
90 | 3.5 | 15 | 16.6 | -60 | 15.6 |
75 | 13.6 | 0 | 17 | -75 | 13.5 |
60 | 15.5 | -15 | 16.8 | -90 | 3.8 |
45 | 16 | -30 | 16.3 | ||
30 | 16.2 | -45 | 15.9 | ||
